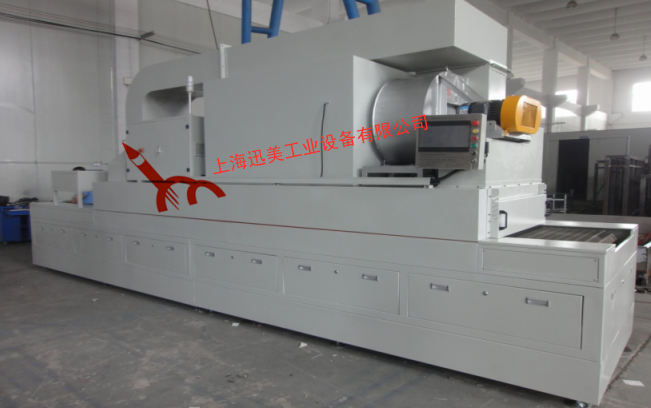

  • 产品名称:燃气加热炉
  • 所属分类:燃气/蒸汽/导热油/纳米加热隧道式烘干炉
  • 在线预订
  • 详细介绍

选型:XM-SDL-003

名称

内容

工艺流程

上料-加热-过渡-降温-下料

设备功能

1.控制系统:PLC+触摸屏控制系统;

2.操作模式:定量/自动/连续(有统计加工数量显示);

3.设备电源:AC:380

4.设备尺寸:长度6.4M,宽度1.45M,高度1.36M;

5.操作方式:触摸屏,按钮开关;

6.具备高稳定性和长时间作业能力;

7.具备操作安全、防呆和自我保护功能(线头、线尾需配急停开关);

8.整机外型颜色:7035;

9.机器各部件尺寸必须规整,支架沉稳,线体无晃动,人性化设计,结构合理;

加热方式

 天然气加热

温度范围

  室温~300℃可自行设定

温度均匀度

  ≤±5%℃(恒温状态中,空载测试)

升温速率

  30分钟达到指定温度

外壳温度

  温升不超过环境+15℃,门周边除外。

循环风方式

  水平运风方式

总功率

  约10KW

外壳材料

  采用1.5mm厚A3板制作而成

外形尺寸

1.总长6.4m*总宽1.45m*总高1.36m(不含风机高度);

2.上料区(0.2米)、加热区(4米)、下料区(0.6米);


3.烘干炉加热区尺L4m*W1m*H0.2m(不含风机高度)。


4.内胆高度200。

表面处理

1.表面打磨、抛光、磷化(可以增加金属的耐蚀性,油漆的附着力)处理;

2.高温喷塑(7035),可防止生锈,耐腐蚀。

保温材料

1.采用100K优质硅酸铝纤维材料;

2.具有不可燃烧,隔热性强等特点,厚度为100mm。

密封材料

采用硅胶条,可耐温不变形,炉盖与机梁采用双层密封形式,加强密封效果

传送马达

   采用1.5KW减速传送马达,速比1:130,配1.5KW变频器调速,线速为1-4m/min 可调

运风马达

   配1台5.5KW保温风机

天燃气燃烧器

 采用1台比例式10万Cal燃烧机燃烧加热,最大功耗约为18m3/H,平均功耗约为10m3/H通过5.5KW循环风机运送热风加热,风量为10000-13000m3/h/台,全压为830-900(pa);



冷却风扇





采用2台60W的排气风扇,对产品进行自然冷却

操作模式

 定量/自动/连续(有统计加工数量显示)

触摸屏+PLC

维控10寸触摸屏人机界面,配TC温度模块,可使输出电压平稳线性变化,控温效果更稳定,性能更卓越。温度由300℃至室温任意可调。功能有PID自整定、自动恒温、自动手动计时(时间可自行设定)。配有超温断电报警、计时、漏电、漏气保护断路器、电机过载保护等功能,其它电器均采用施耐德品牌
