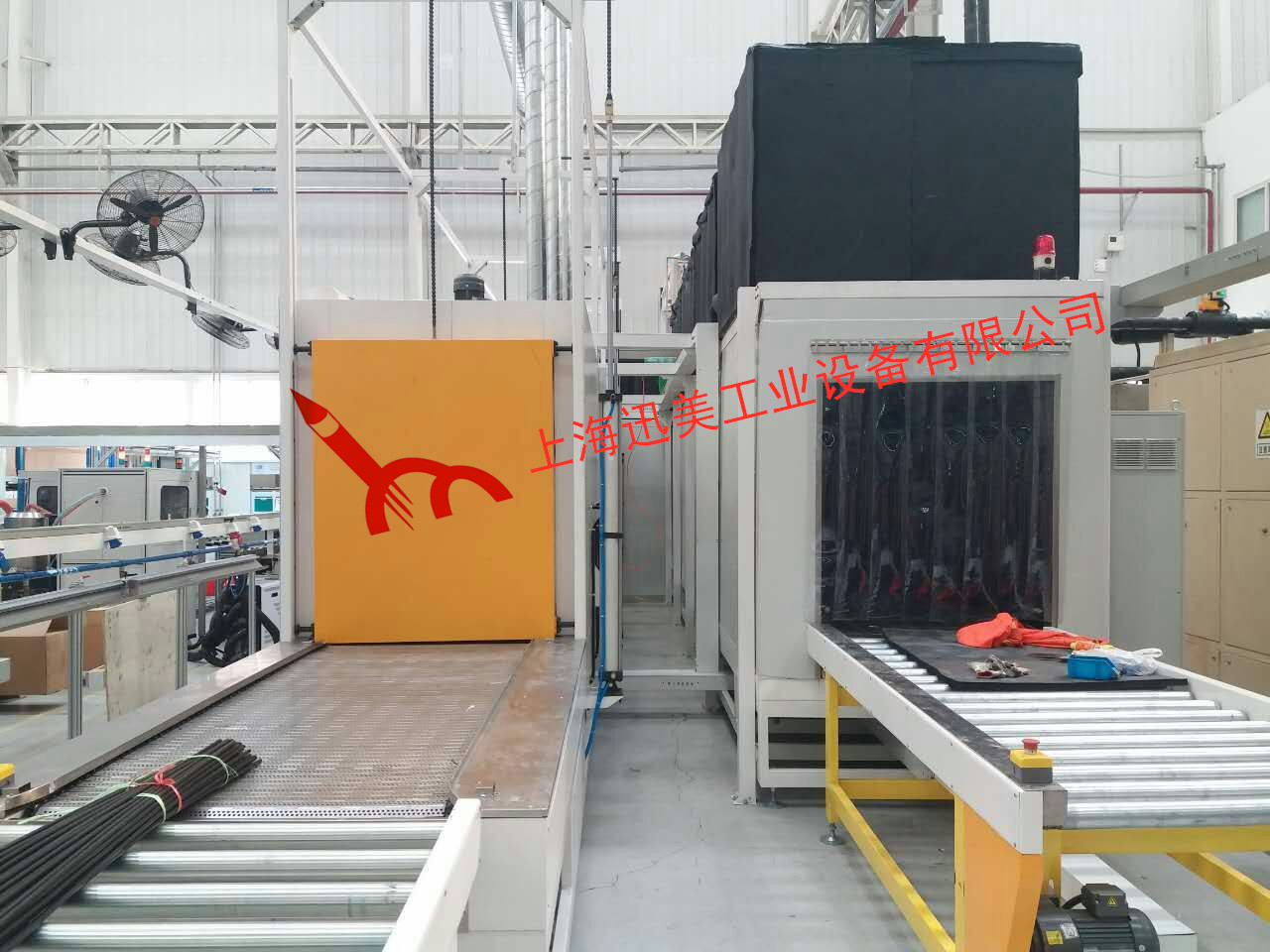

  • 产品名称:风冷式成型炉
  • 所属分类:汽车管路行业风冷成型炉
  • 在线预订
  • 详细介绍

一:设备选型:XM-CXL-001

二:设计依据:

  1. 设备用途塑料管件成型

  2.设备工作对象:PA 塑料管

  3.出料节拍: 4~12Min/(可调)

  4.加热温度均匀性:≤±2℃

  5.冷却区温度均匀性:≤6℃

三:参数说明:

  3.1 结构组成:

     烘干设备主要由加热炉、上下料台交换小车、冷风系统、自动输送系统、自动恒温系统、排风管道系统、声光报警系统,电器控制系统。加热与冷却箱体为封闭结构,装有气动升降门,;设备的配电设施是独立的电控柜。

    3.2特点:

² 加热段内胆采用1.5mm不锈钢板制作,外壳采用2.0mmA3板制作(表面喷塑)整体为框架式结构搭建,耐腐蚀、抗氧化、易清洗

² 采用水平循环方式,40.75KW运风电机,配12寸风轮运风,配进气、排气口阀门,可调节空气流量,使炉内温度更加均匀

² 采用台湾进口不锈钢发热管功率为99KW,微电脑控制器配合电热偶及SCR可控硅电力调整器来控制发热管的发热量,当温度维持在恒温时,只有30%-40%的发热管功率工作,维持室内的温度。减少电能的浪费,以及达到节能减排的要求。

² 加热段采用耐高温硅酸铝棉,保温层厚度为100mm,使设备外壳接近于室温

² 输送采用电机驱动滚筒/板链输送,变频调速,板链采用不锈钢有孔密闭式板链。

² 冷却段机架用100mm厚聚氨酯棉板搭建成型,外围框架式结构,侧面安装冷却风扇与外部冷风机组相连接,设有自动输水管路,防止凝结。

² 电器控制系统配有独立电箱,电源380V,三相五线制,设备总功率约为149KW。采用10寸欧姆龙人机介面监控操作(操作界面上有图形画面,显示各区域运行动作的一个3D画面,设有手动与自动操作界面),欧姆龙PLC编程程序控制,低压电器采用施耐德。温度传感器用PT100热电阻,配合TC模块输出。模块连续缓冲式输出控制加热器, 采用SCR电力调整器控制发热管的电流大小。颠覆传统过零触发时带来的电流瞬间冲击大、控温波动大等影响,可使输出电压平稳线性变化,控温效果更稳定,性能更卓越,(可根据温度的误差大小自动调整输出功率的大小)使温度更加精准;功能有PID自整定、自动恒温、自动计时、超温断电、漏电保护断路器、电机过载保护等功能,其它电器均采用施耐德、正泰、台达或同等知名品牌电器控制。

     设备其它参数

² 设备装机功率:140KW

² 电源(用户提供):380VAC±10%,50Hz

² 气源:压力0.6MPa
