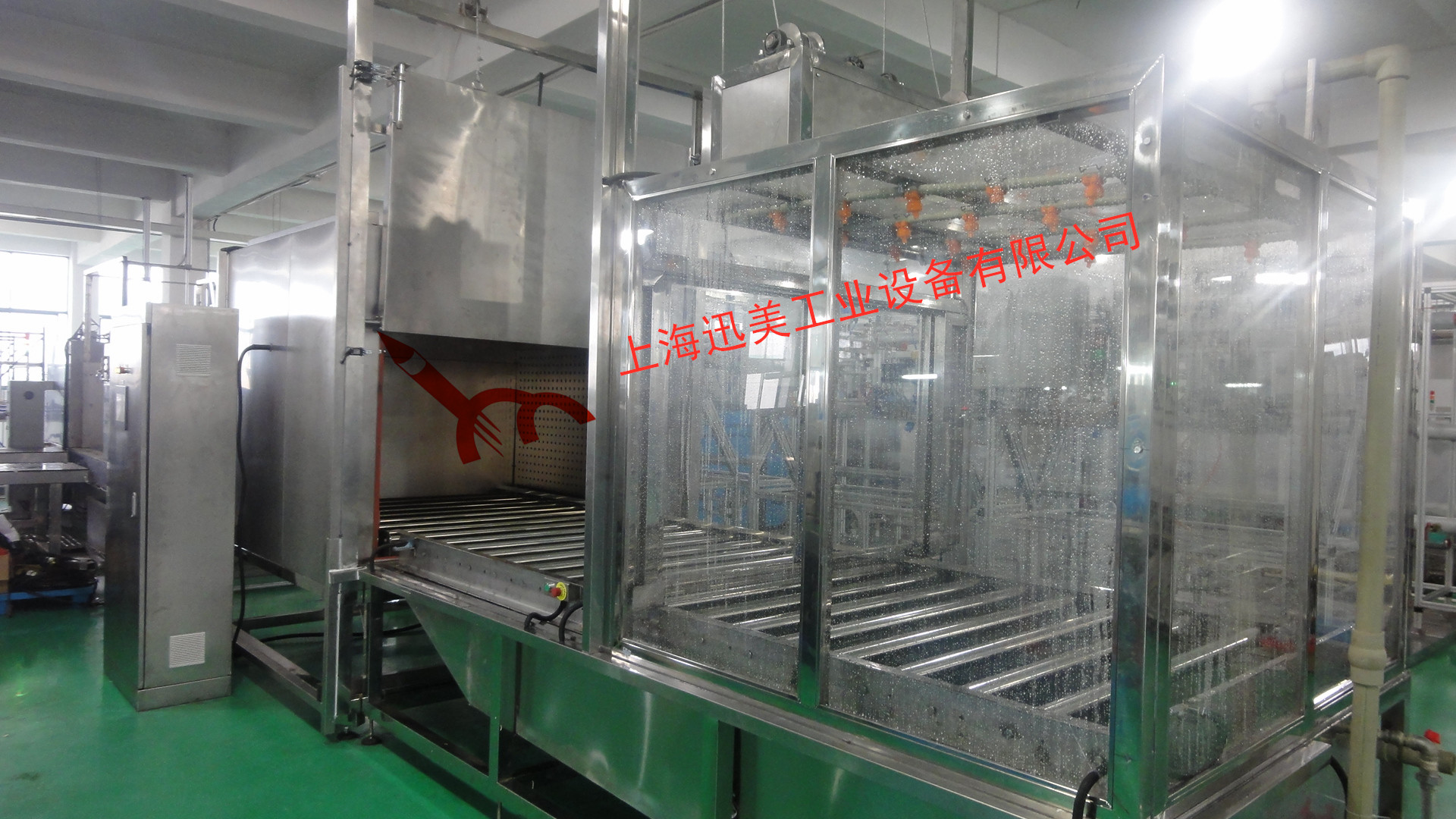

- 产品名称:水冷成型炉
- 所属分类:汽车管路行业水冷成型炉
- 在线预订
- 详细介绍
一 结构组成:
该烘干设备主要由加热炉、上下料台、喷淋冷却系统、自动恒温系统、声光报警系统,电器控制系统,加热与冷却箱体为封闭结构,装有进出料气动升降门,具体结构见附图和以下的说明;设备的配电设施是独立的电控柜。
二设备参数:
² 设备成型炉内胆与外壳均采用不锈钢板制作,耐腐蚀、抗氧化、易清洗。
² 运风采用水平循环方式,运风马达1台功率为0.75KW,配12寸风轮运风,配进气、排气口阀门,可调节空气流量,使炉内温度更加均匀。
² 发热管采用发热管采用台湾进口不锈钢发热管,发热管的功率为36KW,采用微电脑控制器配合电热偶及SSR固态继电器来控制发热管的发热量,当温度维持在恒温时,只有30%-40%的发热管功率工作,维持室内的温度。减少电能的浪费,以及达到节能减排的要求。
² 保温材质采用耐高温硅酸铝棉,保温层厚度为100mm,使设备外壳不烫手。
² 采用电机驱动滚筒输送,变频调速,线速为0.5-3M可调。
² 冷却段机架用50×50×2 不锈钢方通焊接成型,周边做透明PVC观察窗,顶部喷水管与喷淋水泵相连接,外置一台吸水泵将储水箱内水返回置混合水箱。
² 电源380V ,三相五线制,独立式控制电箱;设备总功率40KW左右。 采用台达人机介面监控操作和三菱PLC编程程序控制。 内部设一个主温控。 温度室温至正常使用温度任意可调。功能有PID自整定、自动恒温、自动手动计时(时间可自行设定),使温度更加精准;内部温差±4℃(在恒温状态下),配有超温断电报警、计时、异常报警断电,漏电保护断路器、电机过载保护等功能,其它电器均采用正泰、施耐德、欧姆龙或同等知名品牌电器控制。
三.设备尺寸
² 上下件区:外形尺寸:1900×1900×750(L×W×Hmm)
² 加热区:外形尺寸:1900×1700×2150(L×W×Hmm)
² 冷却区:外形尺寸:1900×1600×2050(L×W×Hmm)
